ZJ-LU系列涡街流量计
发布人:zjybjt发布时间:2015/8/22 12:06:33
产品型号:ZJ-LU系列涡街流量计

一 概述

ZJ-LU系列涡街流量计是利用流体流过阻碍物时产生稳定的漩涡,通过测量其漩涡产生频率而实现流量计量的,在一定的雷诺数范围内,漩涡产生的频率只与流体流速有关,几乎不受被测流体(如温度、压力、密度及动力粘度等)变化的影响。不足之处是流体流速分布情况和脉动流将影响测量准确度,当漩涡发生体被玷污后也将给测量结果带来误差。

ZJ-LU系列涡街流量计原理

涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:

式中:f为旋涡的释放频率,单位为Hz;v为流过旋涡发生体的流体平均速度,单位为m/s;d为旋涡发生体特征宽度,单位为m;St为斯特劳哈尔数(Strouhal number),无量纲,它的数值范围为0.14-0.27。

St是雷诺数的函数,当雷诺数Re在范围内,St值约为0.2。在测量中,要尽量满足流体的雷诺数在,此时旋涡频率。

由此,通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v,再由式可以求出流量q,其中A为流体流过旋涡发生体的截面积。

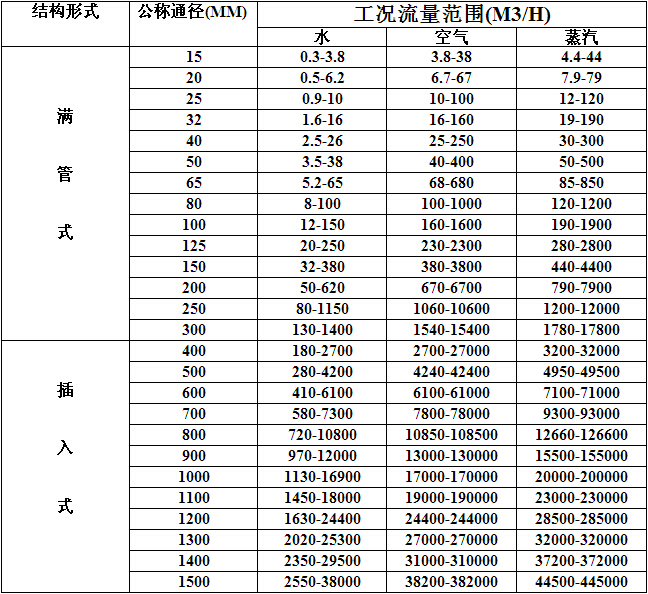

三、ZJ-LU系列涡街流量计流量范围



ZJ-LU系列涡街流量计
·防护等级 IP65
·
高温–25150 -25250
·
输出信号脉冲电压输出信号 高电平810V 低电平0.71.3V
·
脉冲占空比约50%,传输距离为100m
·
被测介质温度:常温–25100
·
仪表使用环境温度:-25+55 湿度:590% RH50
·
材质不锈钢, 铝合金
·
电源DC24V或锂电池3.6V
·
口径规格法兰卡装式口径选择 DN25DN32DN50DN80DN100
·
防爆等级本安型iaIIbT3-T6
